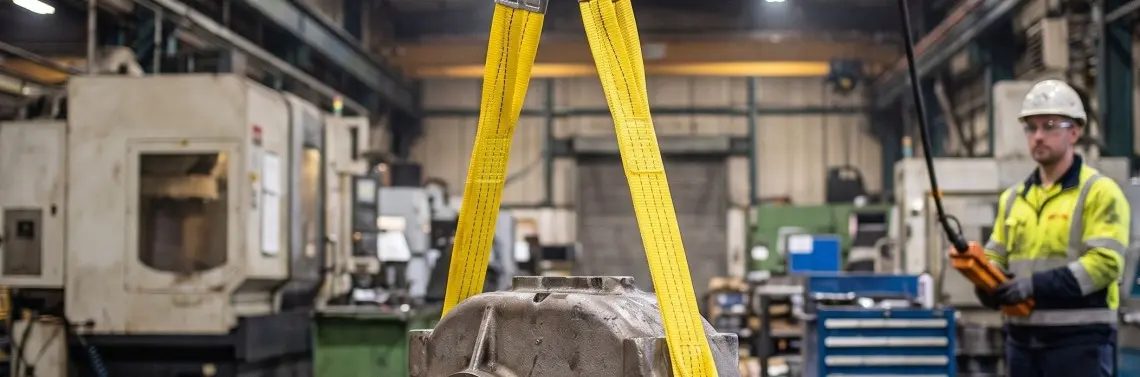

Zawiesia pasowe poliestrowe (PES) – jak czytać oznaczenia DOR i bezpiecznie podnosić ładunki?

Tabela kolorów zawiesi pasowych – jak szybko rozpoznać nośność (DOR)?

Zgodnie z normą EN 1492-1, każde zawiesie pasowe ma kolor pasa bezpośrednio przypisany do jego Dopuszczalnego Obciążenia Roboczego (DOR) przy podnoszeniu prostym, 1-cięgłowym. System kolorów pozwala na natychmiastową identyfikację nośności nawet bez czytania etykiety.

Ważna wskazówka identyfikacyjna: na każdym pasie widoczne są czarne przeszycia (nitki wzdłuż krawędzi) – każda nitka oznacza 1 tonę nośności. Gdy pas jest zabrudzony i kolor trudno rozróżnić, liczba czarnych nitek pozwala szybko zweryfikować klasę nośności bez zdejmowania pasa z haka.

Rodzaje zawiesi pasowych: pętlowe czy o obwodzie zamkniętym?

Rynek oferuje dwa podstawowe typy zawiesi pasowych różniące się konstrukcją końcówek i profilem zużycia.

Zawiesia pętlowe (z oczkami)

• Zakończone wzmocnionymi "uszami" (oczkami) – miejscami największych naprężeń.
• Umożliwiają podnoszenie w układzie pionowym (1-cięgłowym), w koszu ("U") oraz na zaciąg (choker hitch) – ostatnia metoda przydatna przy cylindrycznych ładunkach jak rury i wały.
• Łatwiejsze do zamocowania na hakach, szeklach i trawersach.
• Profil zużycia: oczka pracują intensywniej niż środkowa część pasa – regularnie kontroluj ich stan.

Zawiesia o obwodzie zamkniętym (kołowe, endless)

• Brak wzmocnionych końcówek – rękaw zszyty w ciągłą pętlę bez początku i końca.
• Kluczowa zaleta: równomierne zużycie – przy każdym podniesieniu można obrócić pas o kilkanaście centymetrów, dystrybuując obciążenie na całej długości. Żywotność wyraźnie dłuższa niż pętlowych.
• Idealne do układu koszowego i do pracy z traversami belkowymi.
• Mniej elastyczne w konfiguracji na zaciąg – zależy od geometrii ładunku.

Jak kąt opasania wpływa na Dopuszczalne Obciążenie Robocze (DOR)?

Nominalne DOR podane na etykiecie i w dokumentacji technicznej obowiązuje wyłącznie przy podnoszeniu prostym (1-cięgłowym, pionowym). W praktyce plac budowy rzadko oferuje idealne warunki geometryczne. Kąt zawieszenia pasa zmienia rzeczywiste obciążenie robocze – i to znacząco.

Poniższa tabela przedstawia współczynniki korekcji DOR dla najczęstszych układów podnoszenia:

Przykład praktyczny: pas zielony (nominalne DOR = 2 t) użyty w układzie koszowym pod kątem 45° może bezpiecznie dźwignąć 2 t × 1,41 = 2,82 t. Ten sam pas na zaciąg – tylko 2 t × 0,8 = 1,6 t. Dobór nieuwzględniający kąta pracy to jedno z najczęstszych źródeł przeciążeń zawiesi.

Norma EN 1492-1 i zasady bezpieczeństwa – kryteria wycofania z eksploatacji

Każde zawiesie pasowe dopuszczone do użytku musi spełniać wymagania normy EN 1492-1 oraz posiadać czytelną etykietę identyfikacyjną (dla materiałów poliestrowych – koloru niebieskiego). Dlatego tak ważne jest, aby kupować wyłącznie atestowane zawiesia pasowe od sprawdzonych dostawców, którzy gwarantują zgodność z europejską dyrektywą maszynową.

Etykieta powinna zawierać:

• Materiał wykonania (PES dla poliestru).
• DOR / WLL (Dopuszczalne Obciążenie Robocze / Working Load Limit) dla każdego układu podnoszenia.
• Długość użytkowa i szerokość pasa.
• Numer serii i rok produkcji.
• Znak CE i numer jednostki notyfikowanej.

Kiedy zawiesie musi zostać natychmiast wycofane z eksploatacji i zniszczone?

• Brak lub nieczytelność etykiety – nawet jeśli pas wygląda wizualnie jak nowy. Bez etykiety nie można zweryfikować DOR ani normy – to dyskwalifikacja.
• Przecięcia lub przetarcia włókien nośnych – jakiekolwiek uszkodzenie rdzenia nośnego (widoczne przez rozerwanie rękawa) eliminuje pas z użytku.
• Uszkodzenia mechaniczne – węzły, zszycia lub rozerwane szwy wzmacniające oczka.
• Uszkodzenia chemiczne i termiczne – przebarwienia, stopienia, kruche miejsca po kontakcie z kwasami lub temperaturą przekraczającą +100°C.
• Deformacja trwała – pasy, które nie wracają do pierwotnego kształtu po rozładunku.

Ważna zasada UDT: wycofanie zawiesie musi zostać fizycznie zniszczone (przecięte) – same odkładanie na bok nie wystarcza. Zapobiega to przypadkowemu ponownemu użyciu zdyskwalifikowanego środka ochrony.

Największy wróg pasów poliestrowych – ostre krawędzie

Poliester jest wytrzymały na rozerwanie i odporny na wiele chemikaliów, ale ma jedną istotną słabość: ostre krawędzie. Krawędź stalowej blachy, spawy, nagwintowany koniec rury – każda z tych powierzchni może przeciąć pas w ułamku sekundy przy naprężeniu dynamicznym. To scenariusz poważnego wypadku.

Ochraniacze i rękawy ochronne – obowiązkowy osprzęt

• Rękawy poliuretanowe (PU) – elastyczne, odporne na ścieranie i większość olejów przemysłowych. Najlepszy wybór dla ostrych krawędzi blach.
• Rękawy z PCV – tańsze, mniej elastyczne, sprawdzają się przy krawędziach regularnych.
• Ochraniacze narożnikowe – dedykowane do prostych naroży blach i profili.
• Ważne: ochraniacz nie zwiększa DOR pasa – chroni jedynie jego trwałość. Dobierz ochraniacz do szerokości pasa.

Zasady stosowania:

• Umieść ochraniacz na krawędzi przed zawieszeniem – nie dosuwaj go po naprężeniu pasa.
• Przy każdej inspekcji sprawdź stan ochraniacz – przetarte rękawy to sygnał do wymiany, nie do dalszego użytku.
• Nie stosuj improwizowanych ochraniaczy (tekstylia, tektura, opony) zamiast certyfikowanego osprzętu.

FAQ – najczęstsze pytania o zawiesia pasowe

W jakich temperaturach można używać zawiesi PES?

Zawiesia poliestrowe zachowują pełne właściwości nośne w zakresie od –40°C do +100°C. Powyżej +100°C poliester traci wytrzymałość – pas należy wycofać z użytku i zezłomować. Przy temperaturach poniżej zera nie ma ograniczeń eksploatacyjnych, ale material staje się mniej elastyczny; przed użyciem upewnij się, że pas nie jest zamrożony ani sztywny.

Czy zawiesia pasowe mają współczynnik bezpieczeństwa?

Tak. Zgodnie z normą EN 1492-1, zawiesia włókiennicze mają obowiązkowy współczynnik bezpieczeństwa 7:1 (stosunek siły zrywającej do DOR). Oznacza to, że pas zielony o DOR 2 t wytrzymuje siłę zrywającą co najmniej 14 t. Wartość ta uwzględnia dynamiczne obciążenia i degradację materiału w czasie – nie należy jej traktować jako rezerwy nośnej.

Czym się różni zawiesie pasowe od wężowego?

• Pasowe: płaska taśma tkana z poliestrowych włókien. Szeroka powierzchnia styku z ładunkiem – mniejszy nacisk jednostkowy, idealne do delikatnych powierzchni.
• Wężowe: rdzeń z poliestrowych pęczków przędzy zamknięty w cylindrycznym rękawie ochronnym. Okrągły przekrój – lepiej pracuje w układzie na zaciąg i przez karabińczyki o małym promieniu.

Oba typy spełniają normę EN 1492, różnią się profilem zastosowań – wężowe częściej stosuje się w precyzyjnym podnoszeniu elementów cylindrycznych.

Czy zawiesia pasowe mogą mieć kontakt z olejem i chemikaliami?

Poliester jest odporny na oleje mineralne, rozcieńczone kwasy i zasady przy krótkotrwałym kontakcie. Nie nadaje się do pracy z stężonymi kwasami i zasadami. Po kontakcie z nieznaną substancją zawiesie musi zostać zweryfikowane przez producenta lub wycofane z użytku. Po każdej ekspozycji chemicznej pas należy przepłukać czystą wodą i osuszyć w cieniu.

Jak prawidłowo przechowywać zawiesia pasowe?

• W suchym, zacienionym miejscu – UV degraduje poliester przy długotrwałej ekspozycji.
• Z dala od materiałów chemicznych, ostrych narzędzi i źródeł ciepła.
• Powieszone na hakach lub zwinięte w pętlę – unikaj składania pod ciężkimi przedmiotami.
• Regularnie przeglądane – minimum raz na 12 miesięcy przez uprawnioną osobę, każdorazowo przed użyciem przez operatora.
